SMC（片狀模塑料）模具作為一種重要的復合材料模具，廣泛應用于汽車、航空航天、電子等領域。其生產過程需要嚴格控制模具的尺寸、形狀和位置等參數，以確保生產出的產品質量穩定和一致。而傳統的測量方法，如手工測量和傳統測量儀器，存在測量精度低、測量效率低等問題，難以滿足SMC模具生產的要求。而先進的測量設備和儀器，如三坐標測量儀，憑借其高精度、高效率和多功能的特點，在SMC模具生產中得到了廣泛應用。

三坐標測量儀的基本原理與結構

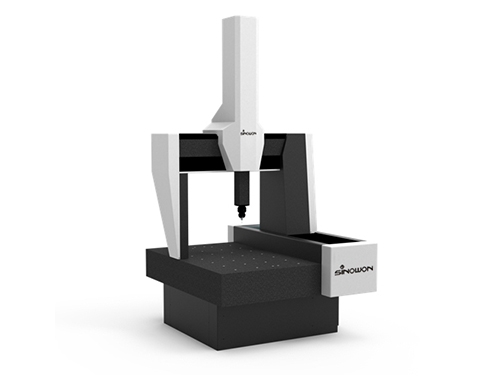

三坐標測量儀是一種基于三維坐標系的測量設備，其基本原理是通過測量探頭在三個坐標軸上的運動，獲取物體在三維空間內的位置和形狀信息，從而實現對物體的精確測量和檢測。三坐標測量儀通常由坐標測量系統、測量探頭、工作臺、計算機及相關軟件等組成。

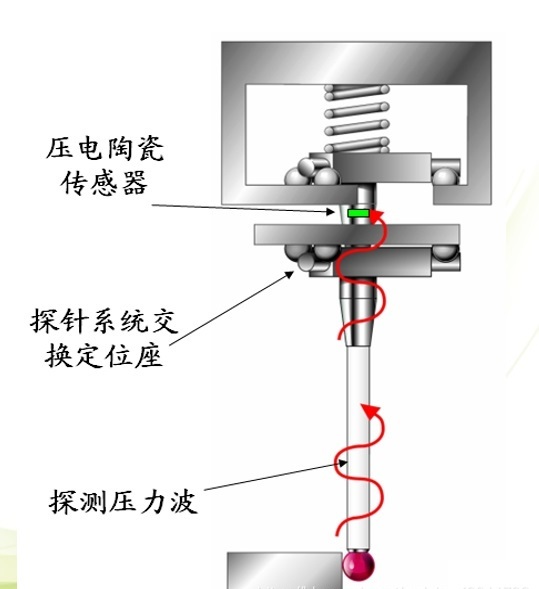

坐標測量系統是三坐標測量儀的核心部件，通常由三個相互垂直的測量軸和相應的傳感器組成，用于測量探頭在三個坐標軸上的位置。測量探頭是與被測物體接觸的部分，可以通過觸發器觸發測量動作，并通過傳感器將測量結果傳輸給計算機進行處理。工作臺用于放置和固定被測物體，通常具有高精度的平面和固定裝置，以確保測量的穩定性和精度。計算機及相關軟件則用于控制測量儀的運動、處理測量數據，并生成測量報告和數據分析。

三坐標測量儀的特點

三坐標測量儀具有許多優點，使其成為先進的測量設備之一。

• 1.高精度：三坐標測量儀采用先進的傳感器技術和測量算法，具有高度的測量精度，通常在微米級別。這使得它能夠滿足對于高精度產品的測量要求，尤其在SMC模具中，能夠準確測量模具的尺寸、形狀和位置等參數。
• 2.高效率：三坐標測量儀具有快速的測量速度和自動化的測量過程，能夠大幅度提高測量效率。同時，它還可以通過批量測量和自動化測量程序的應用，實現對大批量模具的快速檢測和排序，從而提高生產效率。
• 3.多功能：三坐標測量儀不僅可以進行尺寸、形狀和位置等參數的測量，還可以進行形位公差的測量、曲面測量、輪廓測量等復雜測量任務。同時，它還可以進行數據分析、報告生成、CAD比對等功能，幫助用戶進行全面的質量控制和數據分析。
• 4.非接觸測量：三坐標測量儀通常采用非接觸式測量方式，避免了與被測物體的接觸，從而避免了測量誤差和對物體的損傷。這對于對表面質量要求較高的SMC模具尤為重要，能夠確保模具的完整性和質量。

三坐標測量儀在SMC模具中的應用

三坐標測量儀在SMC模具生產中的應用廣泛且重要。以下是它在SMC模具生產中的主要應用：

1. 1.模具尺寸測量：三坐標測量儀可以快速、精確地測量SMC模具的尺寸，包括長度、寬度、高度、直徑等參數。這對于確保模具的尺寸符合設計要求，保證產品的精度和一致性至關重要。
2. 2.模具形狀測量：三坐標測量儀可以對SMC模具的復雜形狀進行測量，包括曲面形狀、輪廓形狀等。它可以通過高精度的傳感器和測量算法，實現對模具形狀的全面、精確的測量，確保模具的形狀符合設計要求。
3. 3.模具位置測量：三坐標測量儀可以測量模具在三維空間中的位置，包括模具的位置、姿態和相對位置等。這對于保證模具的定位準確性、相鄰零件的配合精度以及模具的裝配和拆卸等環節至關重要。
4. 4.形位公差測量：SMC模具通常需要滿足一定的形位公差要求，以保證產品的裝配和使用性能。三坐標測量儀可以進行形位公差的測量，包括平行度、垂直度、位置公差、角度公差等，幫助確保模具的形位公差符合設計要求。
5. 5.模具質量控制：三坐標測量儀可以對SMC模具進行全面的質量控制，通過對測量數據的分析和比對，判斷模具是否合格，提供測量報告和數據分析，幫助生產廠家及時發現和解決模具質量問題，確保模具的質量穩定性和一致性。
6. 6.模具改進優化：三坐標測量儀還可以用于模具的改進優化。通過對模具的測量數據進行分析，可以找出模具存在的問題和潛在的改進空間，為模具的優化設計和生產提供科學依據。

綜上所述，三坐標測量儀在SMC模具生產中具有重要的應用價值，可以確保模具的尺寸、形狀、位置和形位公差等參數的精確測量和質量控制，幫助生產廠家提高產品質量，降低生產成本，提高生產效率。

大成模具作為一家專業的SMC模具制造商，對設備和測量測試儀器的不斷改進。我們購買了進口三坐標測量機等先進的測量設備和儀器，讓我們了解每個產品、過程、標準的質量情況，為我們的質量控制部門提供最好的服務。我們的質量控制部門將在模具測試后24小時內進行產品檢驗并提交測試報告。 報告將包括對產品尺寸、外觀、注射技術和物理參數的全方位測試和分析。 我們對不同的產品使用不同的檢驗標準和工具。 在我們的實驗室中，我們對高壓注射、高速注射、合模時間等進行了不同的試驗。質量控制部門對不合格產品提出修改改進建議。 我們積累了豐富的經驗，應用于模具生產，為客戶提供良好的解決方案。
